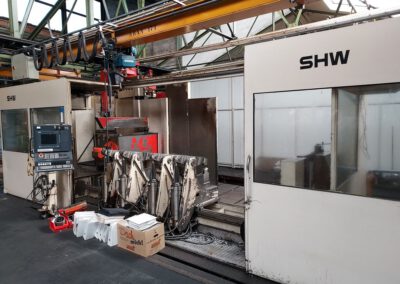

SHW UniForce 5 – 5000

Technische Daten

Verfahrwege
• X-Achse (Bett): 5.000 mm
• Z-Achse (vertikal): 1.000 mm
• Y-Achse (Spindelstock): 1.300 mm

Steuerung
• CNC Steuerung: Siemens SINUMERIK 840D

Universalfräskopf in orthogonaler Bauweise
• Schwenkbereich Fräskopfaufnahme: 360 x 1 Grad
• Schwenkbereich Fräskopf: 180 x 1 Grad
• Werkzeugaufnahme: HSK 100
• Drehzahlbereich: 22 – 4.000 1/min

Baujahr 1998
• 2022 – Teilüberholung
o Überprüfung aller Bauteile -> ggf. Austausch
o Generalüberholung Fräskopf
o Geometrische Abnahme erfolgt nach
Neumaschinen-Abnahmeprotokoll

Späneförderer
• Aufgabenlänge: 5.000 mm

Kühlmitteleinrichtung
• Papierbandfilteranlage
• Behälterinhalt: 800 l

Automatischer Werkzeugwechsler
• Werkzeugmagazin mit 90 Magazinplätzen

Wendespanner für Kurbelwellen
• Rückle PKTW 2
