SHW PowerSpeed 5

Technische Daten

Verfahrwege
• X-Achse (Bett): 4.000 mm
• Y-Achse (Spindelstock): 1.300 mm
• Z-Achse (vertikal): 2.100 mm

Steuerung
• CNC Steuerung: Heidenhain iTNC 530

Vorschubgeschwindigkeit
• X -, Y- und Z- Achse: 30.000 mm/min

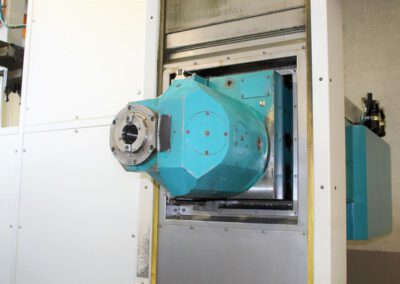

Universalfräskopf in orthogonaler Bauweise
• Schwenkbereich Fräskopfaufnahme: 360 x 1 Grad
• Schwenkbereich Fräskopf: 180 x 1 Grad
• Werkzeugaufnahme: SK 50 DIN 69871
• Drehzahlbereich: 22 – 4.000 1/min

Automatischer Werkzeugwechsler
• Kettenmagazin für 48 Werkzeuge
• Toolrobot

Aufspannplatte
• T-Nuten: 22 H12
• T-Nutenabstand: 250 mm,
• Aufspannfläche: 5.000 mm x 1.500 mm

Späneförderer
• Aufgabenlänge: 6.000 mm

Spritz- & Späneschutz
• Dreiseitenschutzverkleidung
